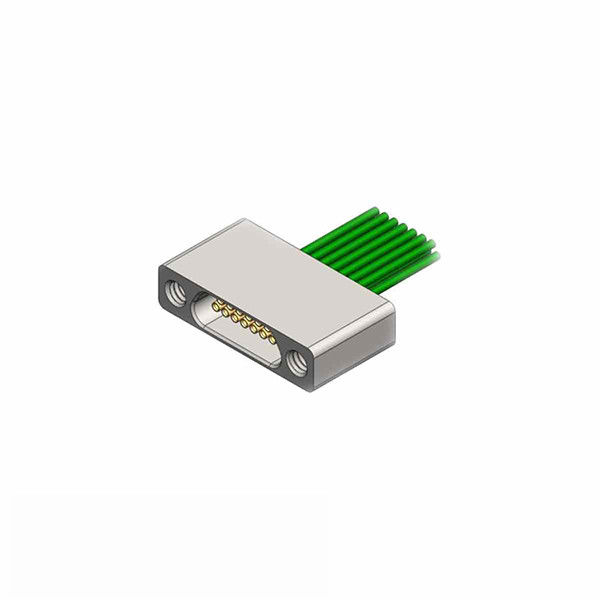

एसडीसी-15एस सूक्ष्म आयताकार विद्युत कनेक्टर

एसडीसी-15एस सूक्ष्म आयताकार विद्युत कनेक्टर्स को कॉम्पैक्ट स्थानों में उच्च प्रदर्शन और विश्वसनीयता के लिए इंजीनियर किया गया है। इन कनेक्टर्स में 0.635 पिच है, जो एनडीएम श्रृंखला के समान है,संगतता और एकीकरण की आसानी सुनिश्चित करना. एक मजबूत संरचना और छोटे आयामों के साथ, वे सटीकता और स्थायित्व की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श हैं। कनेक्टर कई कोर कॉन्फ़िगरेशन में उपलब्ध हैं (5, 9, 15, 21, 25, 31, 37, 51, 66, 74), विभिन्न विद्युत आवश्यकताओं के लिए बहुमुखी प्रतिभा प्रदान करता है। 0.75 मिमी की संपर्क दूरी और 0.035 मिमी 2 से 0.06 मिमी 2 के क्रिमड वायर क्रॉस-सेक्शन सुरक्षित और कुशल कनेक्शन सुनिश्चित करते हैं।
कठोर वातावरण का सामना करने के लिए डिज़ाइन किए गए, एसडीसी-15एस कनेक्टर -55°C से +125°C तक के व्यापक तापमान सीमा के भीतर काम करते हैं।चुनौतीपूर्ण परिस्थितियों में भी विश्वसनीय प्रदर्शन सुनिश्चित करना. कनेक्टरों को महत्वपूर्ण यांत्रिक तनाव का सामना करने के लिए बनाया गया है, 490m/s2 के प्रभाव प्रतिरोध और 196m/s2 पर 10-2000Hz के कंपन प्रतिरोध के साथ।वे उच्च आर्द्रता (40°C) के तहत प्रदर्शन बनाए रखते हैं, 98%) और 300V के दबाव प्रतिरोध के साथ 1.8A का रेटेड करंट प्रदान करते हैं।
ये कनेक्टर न केवल टिकाऊ होते हैं बल्कि 300 चक्रों के यांत्रिक जीवन के साथ दीर्घायु के लिए भी डिज़ाइन किए गए हैं।उनके कॉम्पैक्ट आकार और उच्च घनत्व विन्यास उन्हें विभिन्न प्रकार के सटीक अनुप्रयोगों के लिए उपयुक्त बनाते हैंचाहे आप अपने मौजूदा सिस्टम को अपग्रेड करना चाहते हों या नए घटकों को एकीकृत करना चाहते हों,एसडीसी-15एस सूक्ष्म आयताकार विद्युत कनेक्टर एक विश्वसनीय और कुशल समाधान प्रदान करते हैं.

एसडीसी-15एस कनेक्टर की मुख्य विशेषताएं

ऑपरेटिंग तापमान सीमाः अधिकतमः +125°C, जिससे कनेक्टर उच्च तापमान वाले वातावरण में प्रभावी ढंग से काम कर सकें।
न्यूनतमः -55°C, अत्यधिक ठंडे परिस्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित करता है।
इन्सुलेशन प्रतिरोधः 5000 mΩ, विद्युत रिसाव को रोकने और सुरक्षा सुनिश्चित करने के लिए उच्च इन्सुलेशन प्रतिरोध प्रदान करता है।
कार्य दबाव:4.4 KPa, विभिन्न दबाव स्थितियों में स्थिर प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।
प्रभाव प्रतिरोधः 490m/s2, महत्वपूर्ण यांत्रिक झटकों और प्रभावों का सामना करने के लिए डिज़ाइन किया गया है, जो उन्हें कठोर अनुप्रयोगों के लिए आदर्श बनाता है।
कंपन प्रतिरोधः
10-2000 हर्ट्ज 196 मीटर/सेकंड पर, उच्च स्तर के कंपन वाले वातावरण में स्थायित्व और विश्वसनीयता सुनिश्चित करता है।
सापेक्ष आर्द्रता:
यह 40 डिग्री सेल्सियस पर 98% सापेक्ष आर्द्रता के साथ प्रभावी रूप से काम करता है, जिससे ये कनेक्टर आर्द्र और आर्द्रता-प्रवण वातावरण में उपयोग के लिए उपयुक्त होते हैं।
संपर्क प्रतिरोधः 15 mΩ, कुशल विद्युत कनेक्शन और न्यूनतम शक्ति हानि के लिए कम प्रतिरोध प्रदान करता है।
वर्तमान रेटिंगः 1.8A, लगातार प्रदर्शन के साथ विद्युत अनुप्रयोगों की एक विस्तृत श्रृंखला का समर्थन करता है।
यांत्रिक जीवनः
300 चक्र, जो कनेक्टर्स की स्थायित्व और दीर्घायु को दर्शाता है, जिससे दीर्घकालिक विश्वसनीयता सुनिश्चित होती है।
दबाव प्रतिरोधः 300V, उच्च वोल्टेज स्थितियों में सुरक्षा और विश्वसनीयता सुनिश्चित करता है, उन्हें विभिन्न विद्युत अनुप्रयोगों के लिए उपयुक्त बनाता है।
अतिरिक्त विशेषताएं
संपर्क दूरीः 0.75 मिमी, सटीक और सुरक्षित कनेक्शन की अनुमति देता है जो विद्युत खराबी के जोखिम को कम करता है।
क्रिमड वायर क्रॉस-सेक्शनः 0.035mm2 से 0.06mm2, लचीला अनुप्रयोग के लिए विभिन्न तार आकारों को समायोजित करता है।
कोर कॉन्फ़िगरेशनः 5, 9, 15, 21, 25, 31, 37, 51, 66, और 74 कोर में उपलब्ध है, जो विभिन्न विद्युत आवश्यकताओं को पूरा करने के लिए लचीलापन प्रदान करता है।
